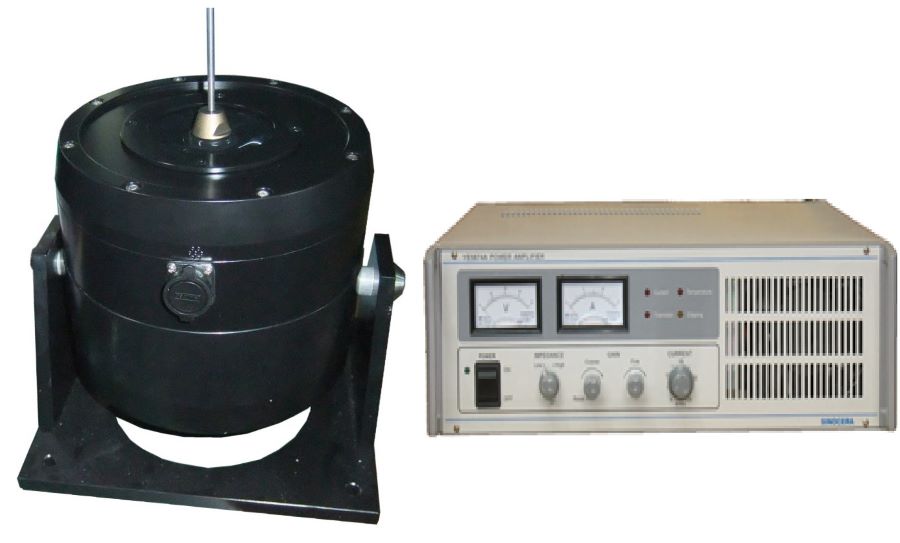

模态试验激振器HX-MC产品描述：
HX-MC系列激振器采用稀土永磁材料钕铁硼作为磁钢，具有体积小、重量轻、频率范围宽、出力效率高、结构合理、可靠性高的特点；它配合HX-S系列宽频带功率放大器和信号发生器等相关仪器与设备，构成一套模态测试激励系统，产生相应的激励与振动，可广泛应用于大中型仪表零件的环境振动、疲劳试验、中小型结构测定动态响应、共振频率和机械阻抗的测试、模态试验等。
模态试验激振器HX-MC产品指标：
|
产品型号 |
HX-MC |
|
额定出力(正弦peak) |
≥500N |
|
工作频率范围(Hz) |
DC–5kHz（空载） |
|
最大振幅（mm） |
±12.5mm |
|
最大空载加速度(g) |
49.5 |
|
额定电流 |
≤30A |
|
可动部件质量（Kg） |
1.05Kg |
|
线圈直流电阻 |
0.8Ω（500Hz） |
|
重量 |
35千克 |
|
输出方式 |
顶杆 |
|
外形尺寸（mm） |
∅240×345 |
激振器配套线性功率放大器介绍：
HX-S系列功率放大器是一种线性功率放大器，线性功率放大器具有线性功率输出、频响范围宽、失真小、信噪比好、无干扰产生、电路合理、可靠性高的特点；应用于航空、航天、机械、建筑和交通部门的振动研究和振动实验中；功率放大器的功率放大器电路主要差动前置放大级、推动级和全对称互补功率输出级组成；输入信号经过一个场效应晶体管门电路输入到率放大器，功率放大器的输出驱动负载。
激振器配套线性功率放大器指标如下：
|
产品型号 |
HX-S |
||
|
额定输出功率 |
800VA |
||
|
输入阻抗 |
>10 kΩ |
||
|
额定输出电压 |
32Vrms |
||
|
额定输出电流 |
25Arms |
||
|
非线性失真 |
＜1% |
||
|
信 噪 比 |
低 阻 抗 |
≥80dB |
|
|
高 阻 抗 |
≥60dB |
||
|
增益 |
低 阻 抗 |
10V/V±2dB |
|
|
高 阻 抗 |
13A/V±2dB |
||
|
频率范围(Hz) |
满功率 |
20–5k |
|
|
降额功率 |
0-10K |
||
|
频率响应(Hz) |
直流 |
0–50k±1dB |
|
|
交流 |
20–50k±1dB |
||
|
外形尺寸 W×H ×D (mm) |
483×132×540 |
||
|
重量(Kg) |
31 |
||
|
供电电源 |
220V50Hz 10A |
||
