产品描述：
单点式多普勒激光测振仪LV-S30为非接触式振动测试设备，可准确地对各种物体的振动、位移、速度及加速度等进行测量;
系统提供的模态分析软件可以对物体的结构进行非接触式模态测试分析，可自动聚焦；

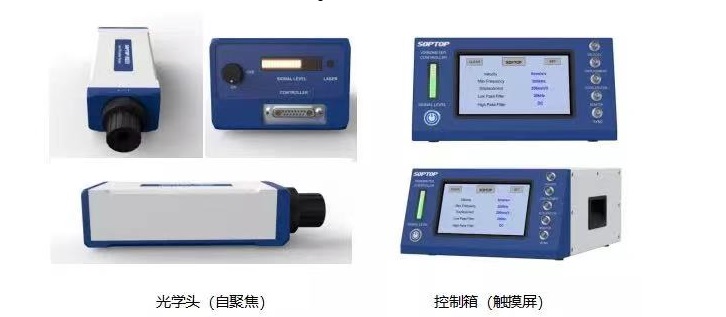

它主要由干涉仪及振动控制器两部分组成，速度及位移同时输出，频率范围可达25MHz，速度测量量程达12m/s。
自动聚焦多普勒激光测振仪 LV-S30产品指标：
|
非接触式单点激光测振仪 LV-S30 |
|
|
工作距离 |
0.25-30m |
|
最大速度量程 |
±12m/s |
|
频率范围 |
DC-3MHz（标配） DC-25MHz（高配） |
|
输出电压量程 |
±10V |
|
聚焦方式 |
自动聚焦，远程聚焦，手动调焦 |
|
速度分辨率 |
优于0.001μm/s/√Hz |
|
位移分辨率 |
优于0.3pm |
|
SDK扩展 |
可以提供SDK接口，支持定制开发 |
|
最大线性误差 |
＜0.5％ |
|
滤波 |
高通、低通滤波、ASE滤波器 |
|
跟踪滤波器 |
Slow，Medium，Fast |
|
解码器 |
高速数字解码器、高频解码器 |
|
激光波长 |
He-Ne激光632.8nm |
|
激光安全等级 |
Class II |
|
激光功率 |
＜1mW |
|
电源 |
110-240VAC±10％，50/60Hz |
|
速度、位移解码器 |
|||||
|
速度解码器 |
描述 |
频率范围 |
量程 |
速度范围 |
速度分辨率 |
|
VD-03 |
中频解码器 |
0-50kHz |
3 |
±500mm/s |
0.1μm/s/√Hz |
|
VD-16 |
宽带解码器 |
0-3MHz |
16 |
±10m/s |
0.01μm/s/√Hz |
|
VD-20 |
宽带解码器 |
0-3MHz |
20 |
±10m/s |
0.001μm/s/√Hz |
|
VD-21 |
宽带解码器 |
0-3MHz |
21 |
±12m/s |
0.001μm/s/√Hz |
|
位移解码器 |
描述 |
带宽 |
量程 |
位移范围 |
位移分辨率 |
|
DD-21 |
宽带解码器 |
0-3MHz |
21 |
±2m |
优于1pm |
|
DD-27 |
宽带解码器 |
0-3MHz |
27 |
±2m |
优于1pm |
|
DD-16M |
超宽带解码器 |
30K-25MHz |
16 |
±500μm |
优于0.3pm |
高频激光测振仪系统优点：
➢ 频率范围可达25MHz；
➢ 可实现自动聚焦；
➢ 最大测量速度量程可达12m/s；
➢ 可进行非接触式模态测试；
➢ 专业性：可测量物体振动的位移、速度、加速度及频率等；
➢ 可定制：可根据需求定制量程和频率范围。
高频激光测振仪工作原理：
激光测振仪的核心是一台高精密激光干涉仪和一台信号处理器；高精密激光干涉仪内的He-Ne激光器发出的偏振光（设频率为F0）由分光镜分成两路，一路作为测量光，一路作为参考光；参考光通过声光调制器具有一定频移（F），测量光聚焦到被测物体表面，物体振动引起测量光频移（f=2v/λ）；
系统收集反射光并与参考光汇聚在传感器上，这样两束光在传感器表面产生干涉，干涉信号的频率为F0+F+f，携带了被测物体的振动信息，信号处理器将频率信号转换为物体振动的速度和位移信号。
